נספחי תכן: המדריך נספח-נספח למה שמכון הבקרה בודק בכל אחד מהם

נספחי תכן הם המסמכים המקצועיים שמרכיבים את הבקשה להיתר, ומכון הבקרה בודק כל אחד מהם במסגרת בקרת התכן: הנספח האדריכלי, נספח השלד, נספח בטיחות האש, נספח המיגון, נספח התברואה ונספחי המערכות הנוספים. הבדיקה בוחנת התאמה לדרישות הדין, לתקנות ולתקנים בתחומי הבקרה שנקבעו, וכן את ההלימה בין הנספחים לבין עצמם. במדריך הזה נעבור נספח אחר נספח ונסביר מה בדיוק נבחן, איפה מתגלים הפערים הנפוצים, ואיך מגישים חומר שעובר את התהליך בצורה חלקה יותר.

מהם נספחי תכן ומה מכון הבקרה בודק בהם?

נספחי תכן הם התכניות והמסמכים שמכינים המתכננים והיועצים של הפרויקט, וכל אחד מהם מכסה תחום הנדסי מוגדר: אדריכלות, שלד, בטיחות אש, מיגון, תברואה ועוד. מכון בקרה בודק את הנספחים האלה בשלב בקרת התכן, כלומר לפני מתן ההיתר, ובוחן את התאמתם להוראות הדין ולתחומי הבקרה שנקבעו. חשוב להבין את גבולות התפקיד: הבקרה אינה מחליפה את המתכננים ואינה מעבירה את אחריות התכנון למכון הבקרה. האדריכל נשאר אחראי על התכנון האדריכלי, מהנדס המבנים על השלד, והיועצים על תחומיהם. אנחנו בקליברייט בוחנים את הנושאים שבתחום הבקרה, מזהים פערים ככל שקיימים, ומקיימים דיאלוג מקצועי עם צוות התכנון כדי לקדם את התהליך. בסיום מופקת חוות דעת מסכמת, ואם הכול תקין ניתנת המלצה למתן היתר.

נקודה שחשוב להפנים כבר בהתחלה: הבקרה אינה בודקת כל נספח כאי בודד. חלק משמעותי מהערך של מכון הבקרה הוא ההסתכלות המערכתית, כלומר הבדיקה שהנספחים מספרים את אותו סיפור. דלת מילוט שמופיעה בנספח בטיחות האש חייבת להופיע באותו מיקום בנספח האדריכלי, ופיר אינסטלציה בנספח התברואה חייב להתיישב עם תכנית השלד. חוסר הלימה בין נספחים הוא אחד הגורמים השכיחים ביותר להערות בבקרת התכן, והוא כמעט תמיד ניתן למניעה בתיאום מוקדם בין היועצים.

הנספח האדריכלי: הבסיס שכל שאר הנספחים נשענים עליו

הנספח האדריכלי הוא נקודת הייחוס של כל הבקרה, ולכן הוא נבחן גם לגופו וגם כעוגן להצלבה מול יתר הנספחים. במסגרת תחומי הבקרה נבדקים בין היתר נושאים כמו דרכי מוצא ומילוט, נגישות, אוורור ותאורה טבעית במרחבים הרלוונטיים, והתאמת התכנון לדרישות התקנות החלות על סוג המבנה. חשוב לנו לומר זאת בבירור, במיוחד לקהל האדריכלים: הבקרה אינה "בודקת את האדריכל" ואינה מתערבת בשיקול הדעת התכנוני. היא בוחנת נושאים מוגדרים שבתחום הבקרה, ובמקום שבו עולה פער, השיח הוא מקצועי וענייני, מתוך כבוד לתפקיד האדריכל ולאחריותו על התכנון.

טעות נפוצה שאנחנו פוגשים שוב ושוב: הנספח האדריכלי מתעדכן בגרסה חדשה במהלך התהליך, אבל נספחי היועצים ממשיכים להתבסס על גרסה קודמת. התוצאה היא סבב הערות שלם שעוסק לא בבעיות תכנון אמיתיות אלא בחוסר סנכרון גרסאות. טיפ שחוסך זמן אמת: לפני ההגשה למכון הבקרה, לוודא שכל הנספחים מתייחסים לאותה גרסת רקע אדריכלי, ולתעד זאת. זו פעולה פשוטה שמצמצמת סבבים מיותרים יותר מכל דבר אחר שראינו בשטח.

נספח בטיחות אש: היכן מכון הבקרה נכנס במקום רשות הכבאות?

בפרויקטים שבתחום סמכותם, מכוני הבקרה מחליפים את רשות הכבאות וההצלה בתהליך ונותנים את האישורים הנדרשים במקומה, וזה הופך את נספח בטיחות האש לאחד הנספחים המרכזיים בבקרת התכן. הבדיקה עוסקת בעקרונות הבטיחות של המבנה: דרכי מילוט ומרחקי הליכה, הפרדות אש בין שימושים ובין קומות, מערכות גילוי וכיבוי, עמידות אש של רכיבים ושליטה בעשן, הכול בהתאם לדרישות הדין והתקנים החלים. היתרון מבחינת היזם ומנהל הפרויקט הוא ריכוז הממשק: במקום התנהלות מול גורם מאשר נפרד, הנושא נבחן בתוך אותו תהליך בקרה, מול אותו גוף שמכיר את הפרויקט כמכלול.

מהניסיון שלנו, נספח בטיחות האש הוא גם המקום שבו הסתכלות מערכתית מוכיחה את עצמה יותר מכל. פתרון בטיחות אש כמעט תמיד נוגע בנספחים אחרים: חדר מדרגות מוגן משפיע על הנספח האדריכלי, מערכת שחרור עשן נוגעת למערכות המבנה, והפרדות אש משפיעות על פרטי השלד. סדר פעולות שחוסך סבב: לקיים תיאום בין יועץ הבטיחות לאדריכל לפני ההגשה, ולא אחרי קבלת ההערות. כשסוגיה מורכבת מזוהה מוקדם, אפשר לקיים עליה דיאלוג מקצועי בשלב שבו עדיין קל לטפל בה.

נספח מיגון ונספח תברואה: פיקוד העורף ומשרד הבריאות בתוך התהליך

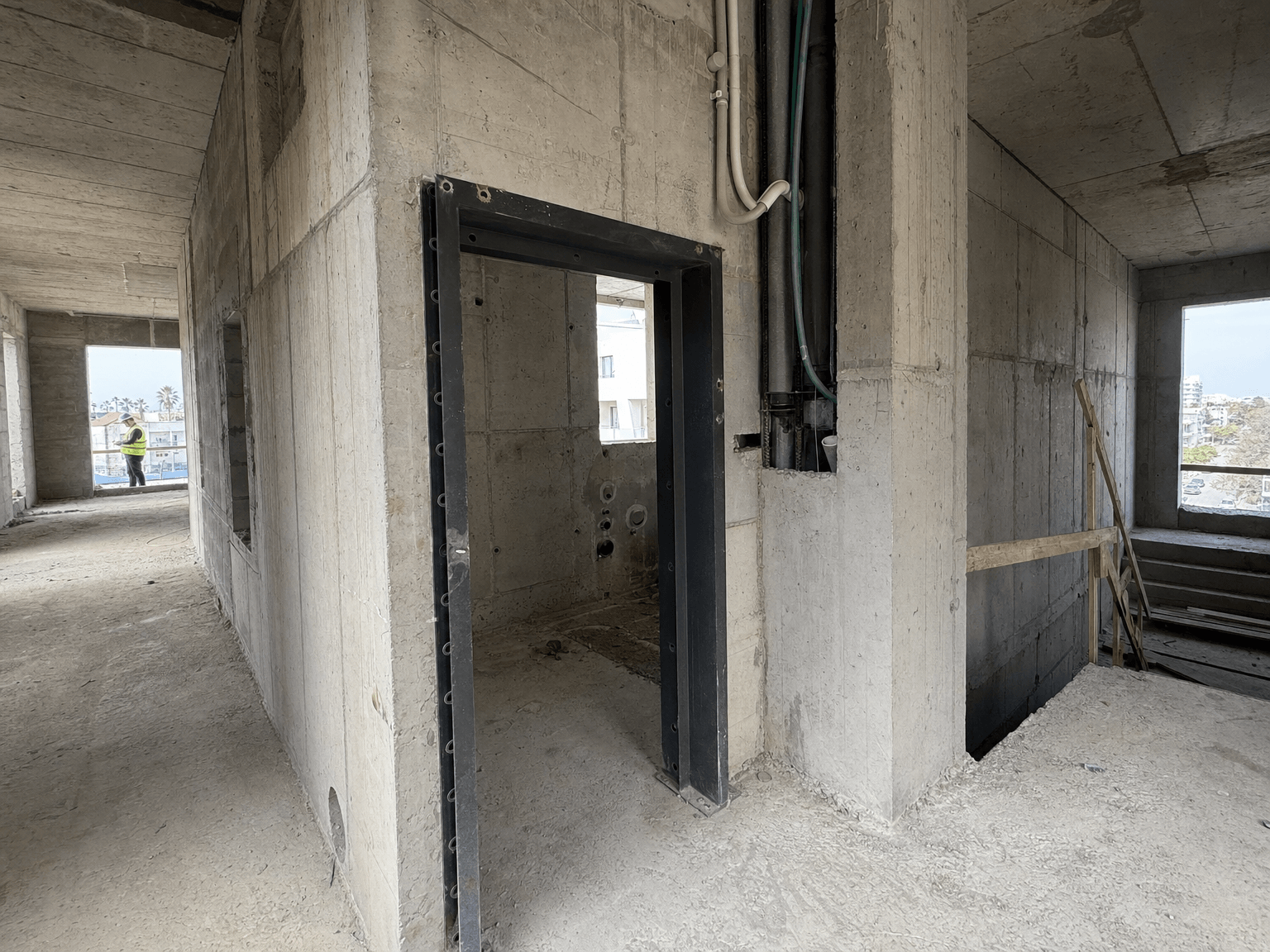

באותו היגיון של ריכוז ממשקים, מכון הבקרה מחליף בתהליך גם את פיקוד העורף ואת משרד הבריאות ונותן את האישורים הנדרשים במקומם. נספח המיגון נבחן סביב המרחב המוגן: מיקומו, גיאומטריית הממ"ד או המרחב המוגן הקומתי, עובי רכיבים, פתחים, דלתות וחלונות הדף, ומערכות האוורור והסינון, בהתאם לדרישות החלות. נספח התברואה נבחן סביב מערכות המים והביוב: אספקת מים, ניקוז ושפכים, מניעת זרימה חוזרת ושאר הדרישות התברואיות הרלוונטיות לסוג המבנה. בשני הנספחים האלה, כמו בבטיחות אש, הערך ללקוח הוא תהליך אחד סדור במקום ריבוי גורמים מאשרים. הטבלה הבאה מרכזת את התמונה נספח אחר נספח, כולל הגורם שמכון הבקרה מחליף בתהליך בכל תחום, ככל שרלוונטי, ושימו לב שבתחומים כמו שלד ואדריכלות אין גורם מוחלף, והבקרה נעשית מול דרישות הדין והתקנים עצמם.

נספח השלד: מה נבדק ומה נשאר באחריות מהנדס המבנים?

בקרת נספח השלד בוחנת את עקרונות התכן ההנדסי של המבנה בתחומים שנקבעו לבקרה: שיטת הביסוס ביחס לנתוני הקרקע, סכמת היציבות, התאמת התכן לתקנים החלים והלימה בין תכנית השלד לבין התכנון האדריכלי. גם כאן הגבול ברור: האחריות לתכנון הקונסטרוקטיבי נשארת אצל מהנדס המבנים, ואנחנו איננו מתכננים במקומו ואיננו מאשרים חישובים כתחליף לאחריותו. התפקיד שלנו הוא לשמש שכבת בקרה נוספת, לשאול את השאלות הנכונות ולזהות פערים בשלב שבו הטיפול בהם עדיין פשוט. פער שמתגלה בנספח השלד בשלב התכן עולה בסופו של התהליך הרבה פחות, במאמץ ובזמן, מפער שמתגלה כשהברזל כבר באתר.

מה הכי מעכב את בקרת התכן בפועל?

הגורם המעכב הנפוץ ביותר בבקרת תכן אינו תכנון שגוי אלא חומר חסר או לא מסונכרן: נספחים שהוגשו בגרסאות שונות, מסמכים נלווים שחסרים, או פתרון שמופיע בנספח אחד וסותר נספח אחר. מהשטח, אלה הדברים שחוזרים כמעט בכל פרויקט שנתקע:

• נספחים שמתבססים על גרסאות רקע אדריכלי שונות
• נספח בטיחות אש שאינו מסונכרן עם דרכי המוצא בתכנון האדריכלי
• נתוני קרקע או דוח יועץ שלא צורפו לנספח השלד
• מרחב מוגן שהשתנה אדריכלית בלי עדכון נספח המיגון
• פירים ומערכות בנספח התברואה שמתנגשים עם רכיבי שלד
• הערות משלבים קודמים שלא קיבלו מענה מתועד

יש גם צד שני למטבע: לא כל הערה מעידה על בעיה אמיתית, ולפעמים התשובה הנכונה היא "תלוי בפרויקט". מבנה פשוט ומבנה מורכב אינם נבחנים באותה עומק בכל תחום, ותמהיל הנספחים הנדרש נגזר מסוג הבקשה, מהשימושים ומהמסלול הרישוי, בין היתר במערכת רישוי זמין. לכן ההמלצה שלנו היא לקיים שיח מוקדם עם מכון הבקרה על היקף הנדרש, במקום להגיש ולגלות. לקראת ההגשה, זה הצ'ק ליסט שאנחנו ממליצים לרכזי רישוי ומתאמי תכנון לעבור עליו:

• כל הנספחים מתואמים לאותה גרסת רקע אדריכלי ומתועדים ככאלה
• כל יועץ אישר שהנספח שלו עדכני ושלם לפני ההגשה
• נקודות ההשקה בין נספחים נבדקו: מילוט, מיגון, פירים, הפרדות
• מסמכים נלווים ודוחות יועצים צורפו לנספחים הרלוונטיים
• הערות פתוחות מסבבים קודמים קיבלו מענה כתוב וממוקד
• הוגדר איש קשר אחד שמרכז את התקשורת מול מכון הבקרה

בשורה התחתונה

בקרת נספחי התכן אינה מחסום בירוקרטי אלא הזדמנות לתפוס פערים כשהתיקון עוד זול ופשוט, לפני היתר ולפני ביצוע. ההבדל בין תהליך שזורם לתהליך שנתקע נמצא כמעט תמיד בהכנה: נספחים מסונכרנים, חומר שלם ודיאלוג מקצועי פתוח עם מכון הבקרה. בקליברייט אנחנו מאמינים שהמטרה איננה לבדוק יותר אלא לבדוק נכון, ושכל גורם שנכנס לפרויקט צריך להשאיר אותו במקום טוב יותר. אם אתם לקראת הגשת בקשה להיתר, השלב הנכון לדבר איתנו הוא עכשיו, לפני שהנספחים ננעלים.

קליברייט היא מכון בקרה לבנייה המבצע בקרת תכן, בקרה לצורך אישור תחילת עבודות ובקרת ביצוע, כחלק מתהליך הרישוי ובהתאם להוראות הדין ולתחומי הבקרה שנקבעו. נדגיש: איננו חברת ניהול פרויקטים, איננו חברת פיקוח בנייה ואיננו משרד תכנון, והאחריות לתכנון ולביצוע נותרת בידי בעלי התפקידים על פי דין. בקרה מקצועית תורמת לאיכות ולבטיחות ומסייעת בזיהוי פערים, אך אינה מהווה הבטחה לתוצאה או ללוח זמנים, וכל פרויקט נבחן לגופו. לתיאום שיחה מקצועית: 03-5583583, נייד 052-3501234, או במייל office@calibrate-bakara.co.il.
